[Chapter 4.6 컴퓨터 구조 및 설계] 파이프라이닝에 대한 개관

본 정리는 CS422-컴퓨터 구조 및 설계 : 하드웨어/소프트웨어 인터페이스. David A. Patterson, 존 헤네시 책을 바탕으로 하고 있음을 미리 알립니다.



지금까지 구현한 단일 사이클 구현은 이러한 설계에서 모든 명령어에 대해 가장 긴 시간이 걸리는 load word(데이터패스를 그려보면 명령어 메모리, 레지스터 파일, ALU, 데이터 메모리, 레지스터 파일의 5 과정을 거치므로 시간이 가장 오래 걸린다.)를 기준으로 똑같은 클럭 사이클을 갖는다.



이렇게 구현하면, CPI (Clock cycle per Instruction)는 한명령어에 한 번의 사이클만 들기 때문에 1밖에 되지 않지만, 클럭 사이클이 매우 길기 때문에 전체 성능이 좋지 않다.



참고: https://developbear.tistory.com/33?category=1016411

[Chapter 1.2 컴퓨터 구조 및 설계] 컴퓨터의 성능과 CPU Time



심지어 load word 명령어 이외의 명령어조차 느려지게 된다.



이는 자주 생기는 일을 빠르게 하라는 설계 원칙을 위반한다.



이를 해결하기 위해 파이프라이닝 기법이 나왔다.





파이프라이닝

---

파이프라이닝이란 조립 라인처럼 여러 명령어의 실행이 중첩되는 구현 기술이다.



세탁을 예를 들어서 생각해보자

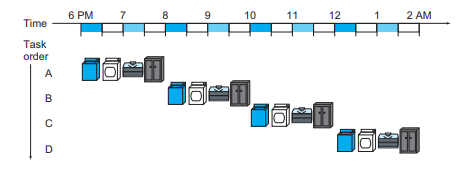

다음과 같이 다른 자원을 사용하더라도, 한 작업이 모두 끝난 다음에 다음 작업을 수행한다고 가정해보자.

이는 우리가 지금까지본 단일 사이클과 비슷하다.

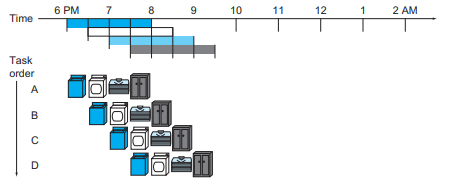

그러나 위와 같이 한 자원을 쓰고 있지 않을 때는 쓰지 않고 있는 자원을 중첩하여 수행하여 훨씬 효율적으로 일을 빨리 끝낼 수 있다. 이는 파이프라인 방식과 매우 유사하다.



파이프 라인의 특징

• 파이프 라인은 단일 작업에 대한 속도를 늘리진 않는다. 전체 작업에 대한 단일 시간 내 처리량(throughput)이 좋아진다.
• 파이프 라인의 속도는 가장 느린 파이프라인 stage에 의해 결정된다. (가장 느린 stage를 클럭 사이클로 해야 파이프라인을 중첩시키고 모든 작업이 다 끝났을 때 다음 사이클을 실행할 수 있다.)
• 여러개의 업무가 동시에 다른 자원을 사용되며 실행된다.
• 속도의 향상은 pipe line stage 수와 같다.
• 파이프라인 stage의 불균형한 길이는 속도 향상을 늦춘다.
• 파이프라인을 채우는 데 걸리는 시간과 마지막에 전부 배출해내는데 걸리는 시간이 속도 향상을 늦춘다.
• 서로 의존성이 생긴다.

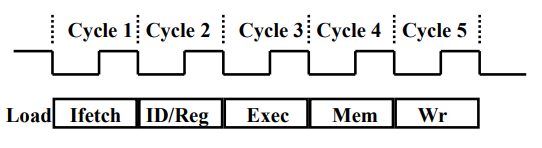

MIPS의 파이프라인은 다음의 5가지 stage를 갖는다.

1. IF: Instruction fetch from memory
2. ID: Instruction decode & register read
3. EX: Execute operation or calculate address
4. MEM: Access memory operand
5. WB: Write result back to register

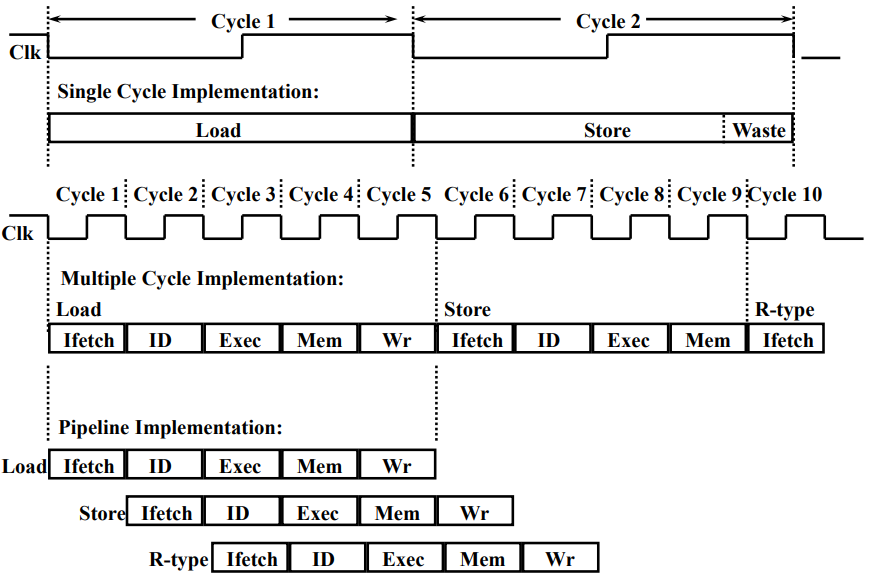

Single cycle vs Multiple Cycle vs Pipeline

---

순서대로, Single cycle, Multiple Cycle, Pipeline이다.

• Single cycle : 우리가 지금까지 봐왔던 cycle이다. 가장 길게 걸리는 명령어를 기준으로 clock cycle time이 결정되고, 이보다 짧게 걸리는 명령어가 있더라도 모든 명령어가 결정된 clock cycle time의 시간이 걸린다.
• Multiple Cycle : pipeline처럼 stage를 나누어 가장 긴 시간이 걸리는 stage를 기준으로 clock cycle time을 결정한다. 그러나 다른 점은 병렬적으로 수행되는 것이 아니라 순차적으로 수행되고, WB stage를 거치지 않으면 해당 cycle을 생략하고 실행된다.

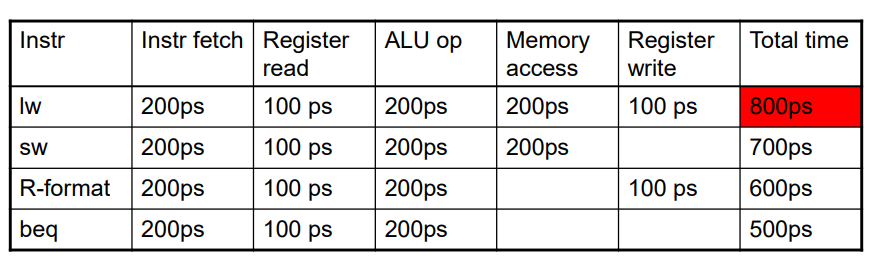

각 명령어의 stage가 다음과 같이 시간을 차지한다고 가정하고, 성능을 비교해보자.

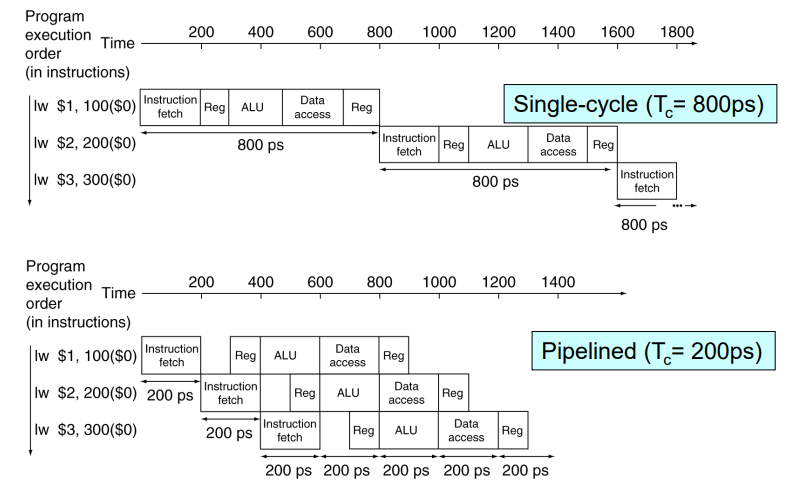

이상적인 속도 향상은 stage가 5개 이므로 5배가 되어야한다. 그러나 지금은 속도 향상이 4배가 되었다. 이는 unbalanced 된 stage time 때문이다.

만약 모든 명령어가 다 200ps된다고 생각하면 Single-cycle은 1000ps가 걸리게 되어 이상적인 5배의 속도 향상을 볼 수 있다.
